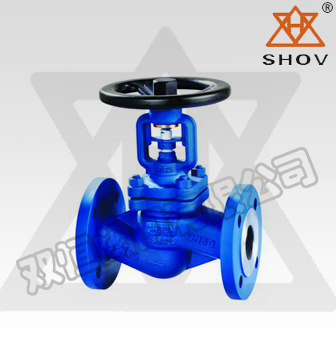

波纹管截止阀

【性能参数】
型号
WJ41H-16C
WJ41H-25C
WJ41W-16P
WJ41W-25P
工作压力(MPa)
1.6
2.5
1.6
2.5
适用温度(℃)
≤425
≤150(保温夹套)
适用介质
无腐蚀性介质
腐蚀性介质
材料
阀体、阀盖、闸板
碳素钢
铬镍钛不锈钢
阀杆
铬不锈钢
铬镍钛不锈钢
密封面
铬不锈钢或碳钢堆焊硬质合金
铬镍钛不锈钢
填料
柔性石墨或夹不锈钢丝柔性石墨
柔性石墨或夹不锈钢丝柔性石墨
波纹管
奥氏体不锈钢
奥氏体不锈钢

主要外形和连接尺寸

公称通径 主要外形尺寸和连接尺寸
L D D1 L1 L2 H D0
WJ61H-16C WJ61H-25 WH61H-40 WJ61W-16P WJ61W-25P  WJ61W-40P
15 110 34 22.5 10 18 214 22.5
20 130 40 28.5 11 18 242 28.5
25 140 48 34.5 12 20 245 34.5
32 160 56 43 14 22 296 43
40 180 64 49 15 25 337 49
50 230 85 61 18 28 342 61
公称通径 主要外形尺寸和连接尺寸
L D D1 D2 b f Z-d H D0
WJ41H-16C WJ41W-16P
15 130 95 65 47 14 2 4-13.5 202 120
20 150 105 75 58 14 2 4-13.5 231 140
25 160 115 85 68 14 2 4-13.5 231 140
32 180 140 100 78 16 2 4-17.5 286 160
40 200 150 110 88 16 3 4-17.5 317 200
50 230 165 125 102 16 3 4-17.5 317 200
65 290 185 145 122 18 3 8-17.5 331 240
80 310 200 160 123 20 3 8-17.5 402 240
100 350 220 180 158 20 3 8-17.5 416 320
125 400 250 210 184 22 33 8-17.5 467 360
150 480 285 240 212 24 3 8-22 525 360
200 600 340 295 268 26 3 12-22 611 500
