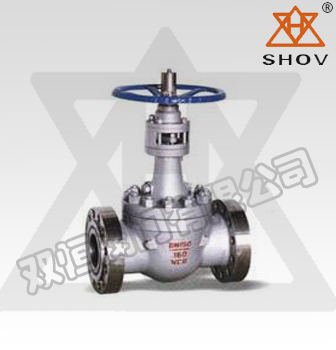

轨道球阀
结构特点
传统的球阀，无论是浮动式或固定式，球体与阀座始终接触，开关扭矩大，密封面容易损伤，轨道球阀启闭时，球体先偏转-8角，然后转动，开关全过程中球体与阀座脱离，故阀座不会被擦伤，并且启闭扭矩小。
主要零件材料
|
零件名称 |
材料 |
|
阀 体 |
WCB |
ZG1Cr5Mo |
18-8CrNi |
18-12CrNiMo |
|
阀 盖 |
WCB |
ZG1Cr5Mo |
18-8CrNi |
18-12CrNiMo |
|
阀 杆 |
2Cr13 |
38Cr5MoA1 |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
|
球 体 |
WCB+HCr |
1Cr5Mo |
18-8CrNi |
18-12CrNiMo |
|
阀 座 |
PTFE/13Cr/CrNi SS+STELLITE |
|
螺 柱 |
87-35CrMoA |
1Cr17Ni2 |
|
螺 母 |
2H/45 |
2Cr13 |
|
填 料 |
PTFE/增强柔性石墨 |

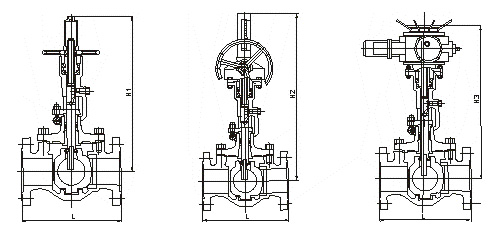

PN1.6MPa主要连接及外形尺寸
|
DN |
L |
H1 |
H2 |
H3 |
D |
D1 |
D2 |
d |
f |
Z-Φd |
|
15 |
130 |
220 |
450 |
415 |
95 |
65 |
45 |
14 |
2 |
4-14 |
|
20 |
150 |
230 |
486 |
455 |
105 |
75 |
55 |
14 |
2 |
4-14 |
|
25 |
160 |
240 |
525 |
500 |
115 |
85 |
65 |
14 |
2 |
4-14 |
|
32 |
180 |
260 |
550 |
535 |
135 |
100 |
78 |
16 |
2 |
4-18 |
|
40 |
200 |
307 |
610 |
580 |
145 |
110 |
85 |
16 |
3 |
4-18 |
|
50 |
230 |
360 |
640 |
605 |
160 |
125 |
100 |
16 |
3 |
4-18 |
|
65 |
290 |
410 |
640 |
605 |
180 |
145 |
120 |
18 |
3 |
4-18 |
|
80 |
310 |
483 |
675 |
620 |
195 |
160 |
135 |
20 |
3 |
8-18 |
|
100 |
350 |
512 |
710 |
640 |
215 |
180 |
155 |
20 |
3 |
8-18 |
|
125 |
400 |
543 |
740 |
685 |
245 |
210 |
185 |
22 |
3 |
8-18 |
|
150 |
480 |
581 |
820 |
735 |
280 |
240 |
210 |
24 |
3 |
8-23 |
|
200 |
600 |
617 |
905 |
850 |
335 |
295 |
265 |
26 |
3 |
12-23 |
|
250 |
730 |
672 |
955 |
900 |
405 |
355 |
320 |
30 |
3 |
12-25 |
|
300 |
850 |
723 |
990 |
920 |
460 |
410 |
375 |
30 |
4 |
12-25 |
|
350 |
980 |
758 |
1050 |
1100 |
520 |
470 |
435 |
34 |
4 |
16-25 |
|
400 |
1100 |
791 |
1100 |
1250 |
580 |
525 |
485 |
36 |
4 |
16-30 |
|
450 |
1200 |
828 |
1270 |
1340 |
640 |
585 |
545 |
40 |
4 |
20-30 |
|
500 |
1250 |
870 |
1450 |
1550 |
705 |
650 |
608 |
44 |
5 |
20-34 |
|
600 |
1450 |
940 |
|
|
840 |
770 |
718 |
48 |
5 |
20-41 | |
|
|
|
|
